攔魚系統與攔魚技術介紹

系統特點

1、安全性

   ——設備采用高強度絕緣，所以人可碰觸設備；

   ——主控制器完全采用超大規模集成電路設計，在電源轉換和升壓電路處理過程完全采用數字和微處理技術。

   ——系統采用能量互補技術，使整個系統運行噪聲小于20db,即人沒有感覺。

   ——采用過零和脈沖反彈技術，設備工作時對電網無任何干擾和輻射；

   ——工作電極脈沖符合規定的安全指標要求。

2、可靠穩定性

   ——采用冷熱備份結構和自動互換技術，了長時間工作的可靠性

   ——采用自適應控制、防沖擊結構和軍工技術設計，可長時間工作在惡劣環境下保持穩定性；

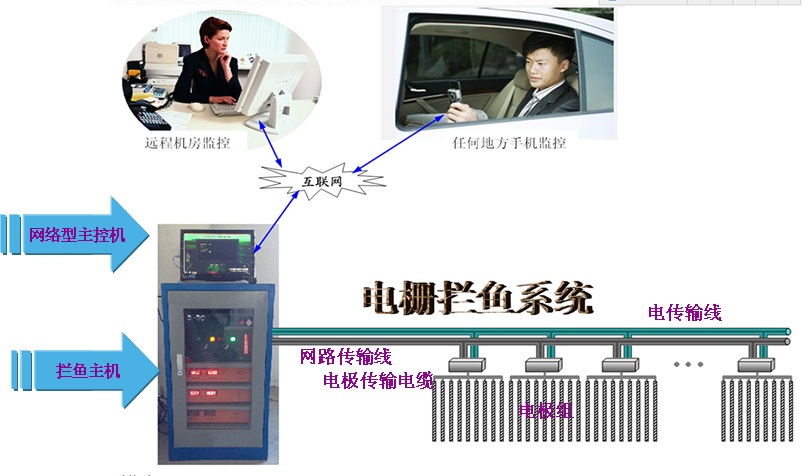

3、大區域、運程控制

   ——可控制整體式或分段式，控制范圍可達10KM

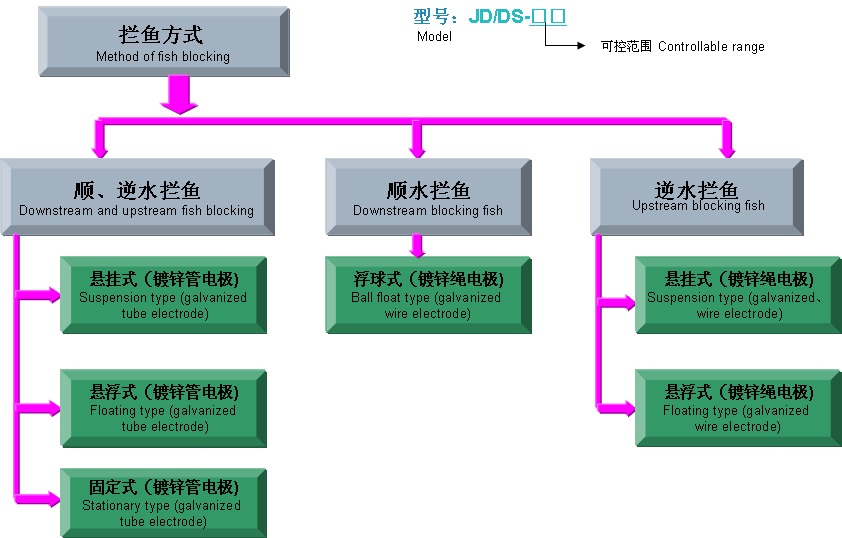

攔魚方式

1、懸掛式

適用于河寬小于60米，橫拉鋼絲繩的位置應高出水位0.5米以上， 電極陣懸掛在設計斷面上方 。

2、懸浮式

 河寬10公里內，浮箱間距小于50米，橫拉鋼絲繩的位置應略高出水面即可。電極陣聯結在浮筒上，浮筒固定在設計斷面水面上 。

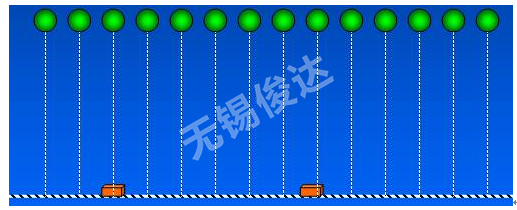

3、浮球式

采用浸泡式節點機，特別適用攔截順水魚，河寬10公里內。

4、固定式

適用于有條件固定電極的引水口、橋面等場所，電極陣埋固在設計斷面位置。

設計要點

 電攔魚是目前防止天然水域放養魚類逃逸的主要方法之一。它是根據水中電場對魚類具有刺激作用，而魚類對水中電場的刺激具有避電反應的現象，從而達到攔魚的效果。

1、根據不同魚類對脈沖頻率與寬度以及信號強弱的變化確定主機電源的電壓、脈沖頻率和脈沖寬度。

2、攔魚位置選擇在電攔斷面較小，內側有較開闊水面的嗽叭口位置，更利于魚遇到電場后回游。并且電攔斷面不宜與水流方向垂直。

3、攔逆水魚，攔阻斷面有足夠強的電場區域，迫使魚類感電后返回，可選擇既節約原材料又易于施工的斷面進行。一般采用雙排式電極陣效果更佳。

4、攔順水魚，流速0.5-0.7m/S可作為攔順水魚的設計標準。

5、根據當?shù)厮|(zhì)電導率和攔阻魚的大小而定，確定電柵相鄰電極間距。

6、電柵的電極材料應具有一定強度且導電性能良好，一般用外徑為2-3英寸的鍍鋅管作電極，電極長度應高出水位0.5m。

7、電柵傳輸高壓脈沖的供電母線為多股銅或硬鋁裸絞線，導電截面應不小于25mm2。供電母線是通過架設在電極頂部橫擔上的絕緣瓷瓶來固定。母線與相應各電極的聯接應使用額定電壓不低于500V的多股軟銅芯絕緣線，導電截面應不小于4mm2。
